■ 集成冲压、标记、钻削、铣削、剪切、锯切功能的多用途加工设备,可加工40×4mm至350×40mm规格的角钢

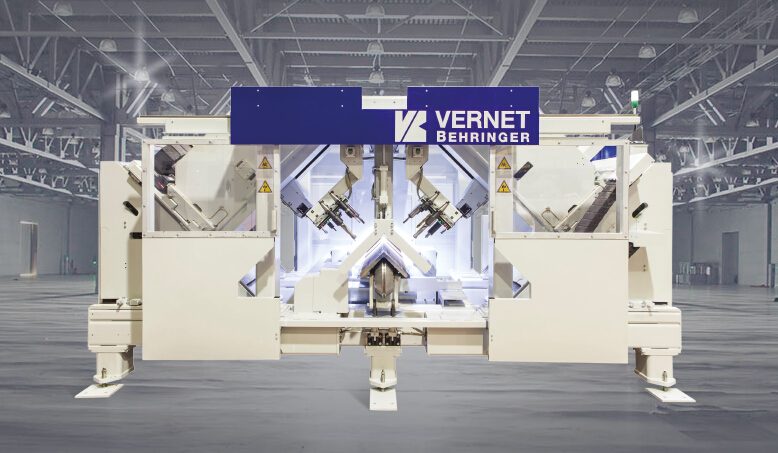

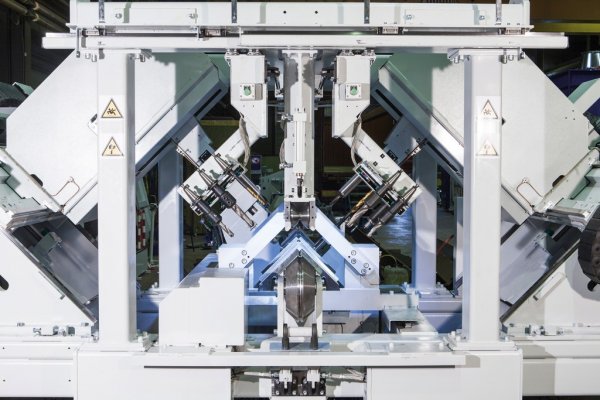

■它是一款采用“∧”形式装夹的角钢加工设备。稳定的装夹,实现了高速钻削。并利于切屑及冷却液的收集。

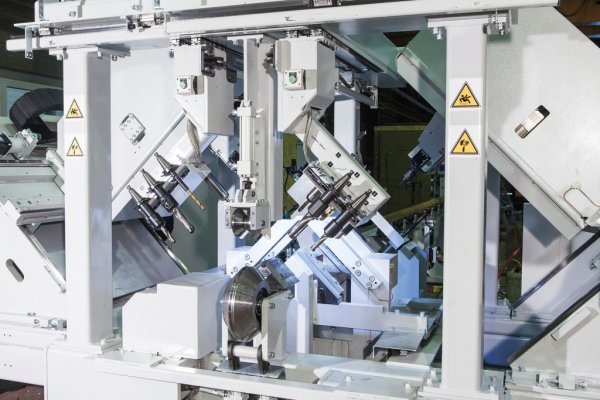

■ 双钻削单元,X轴向500mm行程自由移动
① 成倍的生产效率:500mm行程自由移动,省去了重复装夹时间。
② 高精度:500mm行程内,两孔之间位置精度达到+/-0.1mm。
③ 快速标刻

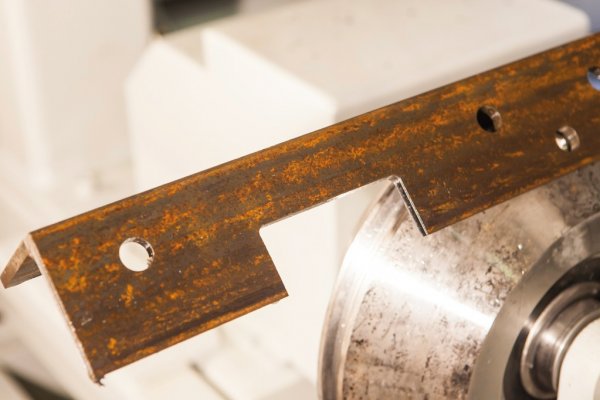

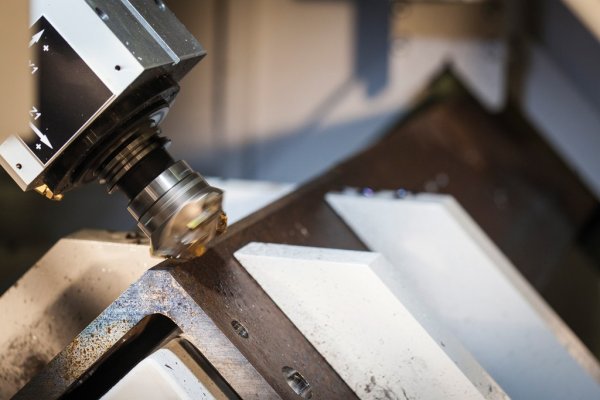

④ 任意形状铣削(方形、45°…)
■ 人性化的3D编程软件,提供了良好的操控性
|
|
型号 |
VP-2X 160-12D |
VP-2X 250-12D |
|
VP-2X 250-12D BS |
VP-2X 350-12D BS |
||||||
加工范围 |
最小 |
40×4 |
|
45×5 |
80×8 |
||||||
最大 |
160×16 |
|
250×25 |
350×40 |
|||||||
钻削功率 |
15 kW (选项:20 kW) |
|
|||||||||
转速(RPM) |
160-4000 |
|
|||||||||
2独立钻轴,500mm行程自由移动,6种直径可换刀具,装夹位置CNC控制 |
√ |
|
|||||||||
剪切力 |
230 T |
|
500 T |
× |
× |
||||||
贝灵格带锯床 |
× |
|
× |
√ |
√ |
||||||
V型快速刻字系统 |
√ |
|
|||||||||
盘式打标系统 |
选项 |
|
|||||||||
65T/8字符筒式打标系统(最多选配10字符) |
选项 |
|
选项 |
× |
|||||||
80T/8字符筒式打标系统(最多选配15字符) |
选项 |
|
|||||||||
铣削开槽 |
√ |
|
|||||||||
铣棱 |
√ |
|
|||||||||
进料系统 |
CNC高速滑车,液压夹具 |
|
|||||||||
储料区及翻转进料臂 |
选项 |
|
|||||||||
出料端倾卸台 |
√ |
|
√ |
× |
|||||||
短件卸料装置 |
选项 |
|
选项 |
× |
|||||||
全自动上料、送料、下料装置 |
选项 |
|
|||||||||
多工位工件自动分捡 |
选项 |
|
选项 |
× |
|||||||
PRONC23D编程软件,3D显示 |
√ |
|
